Giboult Joint: Solusi Sambungan Pipa Anti Bocor yang Sering Diabaikan Engineer

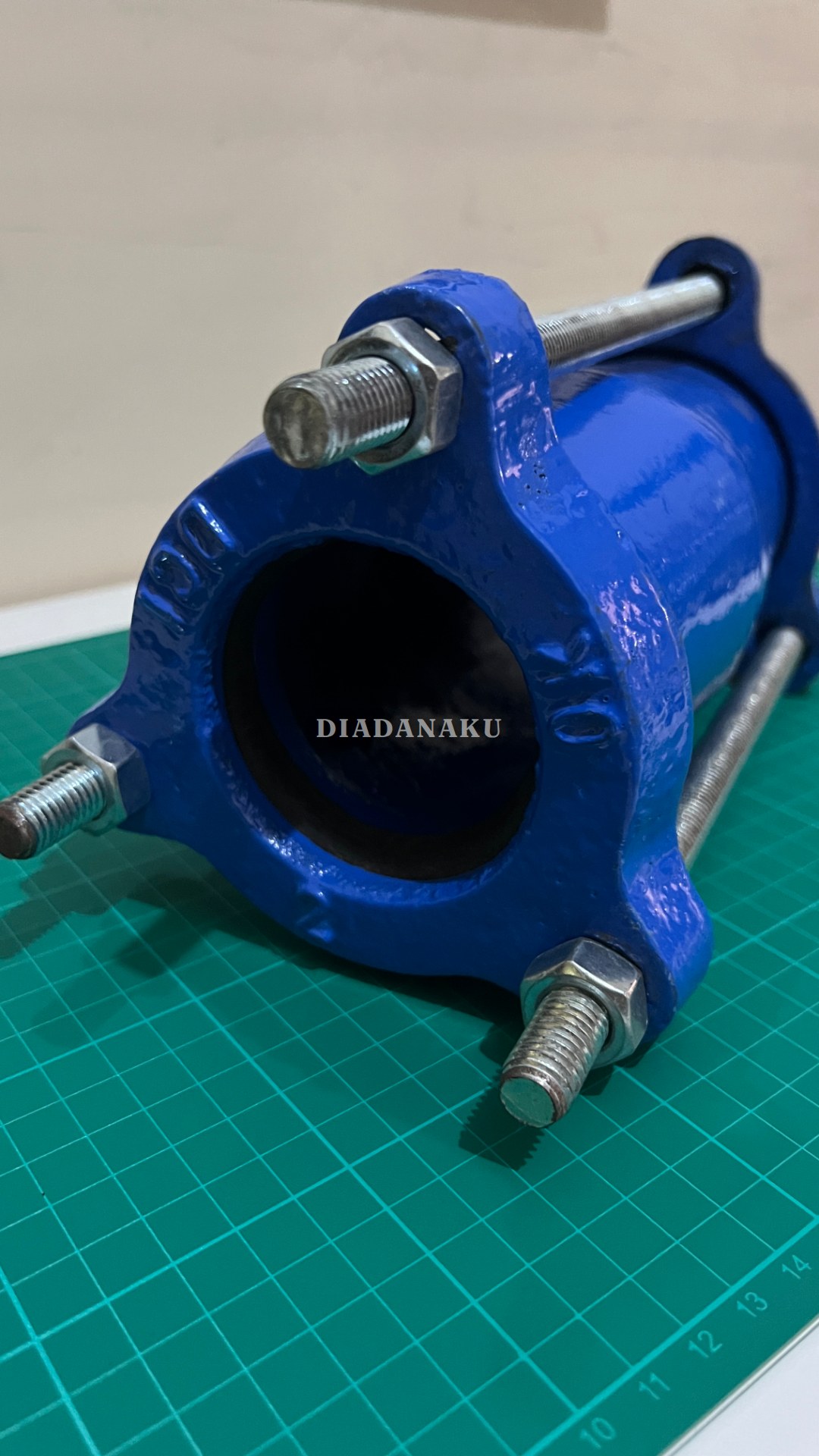

Giboult joint adalah sambungan mekanis fleksibel yang menghubungkan dua pipa berujung rata (plain end) tanpa pengelasan maupun pembuatan ulir. Komponen ini bekerja dengan prinsip kompresi: ketika baut dikencangkan, body besi menekan gasket karet sehingga tercipta segel kedap air yang kuat dan tahan lama. Dalam sistem jaringan air bersih, air limbah, irigasi, maupun distribusi industri, giboult joint adalah titik kritis yang sering diremehkan — padahal kegagalan di sini bisa menyebabkan kebocoran masif yang mahal untuk diperbaiki.

Apa Itu Giboult Joint dan Bagaimana Cara Kerjanya?

Giboult joint merupakan fitting perpipaan yang dirancang untuk menghubungkan pipa-pipa yang tidak memiliki ulir atau flensa di ujungnya. Mekanisme kerjanya sederhana namun andal: gasket karet (rubber ring) ditempatkan di antara body besi dan permukaan pipa, lalu baut pengikat dikencangkan hingga gasket terkompresi dan menjepit pipa dengan rapat, menciptakan segel kedap air.

Salah satu keunggulan desain ini adalah fleksibilitas angular — gasket karet memungkinkan pipa bergeser atau miring beberapa derajat tanpa memutus segel. Ini sangat krusial di area dengan pergerakan tanah, getaran mesin, atau fluktuasi suhu yang dapat menyebabkan pipa memuai dan menyusut secara bergantian.

Komponen utama giboult joint terdiri dari:

• Body / sleeve logam — rangka utama yang menyelubungi sambungan pipa
• Gasket karet (rubber seal) — elemen penyekat utama anti bocor
• End cap / follower gland — penahan gasket di kedua sisi pipa
• Baut dan mur — pengunci yang memberikan gaya kompresi merata

Material Giboult Joint: Cast Iron vs Ductile Iron

Pemilihan material body giboult joint bukan keputusan sepele. Di Diadanaku Karya Logam, giboult joint diproduksi dari dua varian material logam cor, masing-masing dengan karakteristik teknis yang berbeda dan cocok untuk kondisi operasional tertentu.

Cast Iron (Besi Cor Kelabu)

Cast iron atau besi cor kelabu adalah material klasik yang telah digunakan di industri perpipaan selama puluhan tahun. Struktur grafit serpihan (flake graphite) di dalamnya memberikan kemampuan meredam getaran yang baik dan ketahanan terhadap beban tekan statis. Kekuatan tariknya berada di kisaran 150–300 MPa, menjadikannya pilihan solid untuk sistem distribusi air dengan tekanan operasional yang stabil. Cast iron cocok untuk instalasi jaringan air bersih, irigasi, dan distribusi industri di mana beban kejut tidak menjadi faktor dominan.

Ductile Iron (Besi Cor Ulet)

Ductile iron — disebut juga besi cor nodular atau spheroidal graphite iron — menawarkan kombinasi kekuatan dan kelenturan yang lebih superior dibanding cast iron biasa. Struktur grafit nodularnya mengeliminasi titik-titik inisiasi retak yang ada pada flake graphite, sehingga material ini jauh lebih tahan terhadap tekanan tinggi, getaran, dan beban kejut. Untuk sistem perpipaan di area yang rawan pergerakan tanah, jalur pipa yang melintas di bawah jalan, atau instalasi industri dengan tekanan operasional lebih tinggi, giboult joint ductile iron adalah pilihan yang lebih prudent secara teknis.

Sebagai produsen pengecoran logam, proses penuangan logam cair ke dalam cetakan pasir dilakukan dengan kontrol ketat untuk memastikan kepadatan dan integritas struktural body giboult joint — menghindari cacat seperti porositas, shrinkage, atau inklusi yang dapat melemahkan kemampuan segel komponen di lapangan.

Kapan Engineer Wajib Menggunakan Giboult Joint?

Giboult joint bukan solusi universal untuk semua titik sambungan pipa, namun ada kondisi spesifik di mana penggunaannya bukan sekadar pilihan — melainkan keharusan teknis:

• Menyambung pipa plain end tanpa ulir atau flensa — situasi paling umum di jaringan distribusi PDAM dan irigasi skala besar
• Menyambung dua jenis pipa berbeda — misalnya pipa CI lama dengan pipa PVC atau HDPE baru dalam proyek rehabilitasi jaringan
• Area dengan risiko pergerakan tanah atau getaran — sambungan rigid justru lebih rentan retak; giboult joint menyerap deformasi minor
• Perbaikan pipa bocor tanpa bongkar jaringan — giboult joint dapat dipasang langsung di titik kebocoran tanpa memutus seluruh jalur pipa
• Instalasi di lokasi terbatas — tidak memerlukan ruang kerja besar karena tidak ada proses pengelasan atau threading

Aplikasi Giboult Joint di Berbagai Sektor

Giboult joint telah terbukti andal di berbagai sektor infrastruktur dan industri. Berikut aplikasi utamanya:

• Jaringan air bersih (PDAM) — menyambung dan merehabilitasi jaringan distribusi air minum tanpa harus mematikan seluruh sistem dalam waktu lama
• Sistem air limbah — menghubungkan pipa saluran pembuangan dengan kekedapan tinggi untuk mencegah kontaminasi lingkungan
• Irigasi pertanian — instalasi di medan yang tidak rata memerlukan sambungan yang toleran terhadap pergeseran posisi pipa
• Distribusi industri — sistem utilitas pabrik yang membutuhkan sambungan cepat dan dapat di-maintenance tanpa shutdown panjang

Keunggulan Giboult Joint Dibanding Metode Sambungan Lain

Dibandingkan sambungan las (welded joint) atau sambungan flensa (flanged joint), giboult joint menawarkan beberapa keunggulan operasional yang signifikan:

• Instalasi tanpa pengelasan — mengurangi risiko keselamatan kerja dan tidak memerlukan tenaga welder bersertifikat di lapangan
• Fleksibel terhadap pergeseran — menyerap pergerakan pipa akibat perubahan suhu maupun kondisi tanah
• Kompatibel lintas material pipa — satu produk dapat digunakan untuk pipa CI, DCI, PVC, HDPE, maupun baja
• Maintenance-friendly — dapat dibongkar dan dipasang kembali di lapangan tanpa alat berat khusus
• Umur pakai panjang — dengan pemasangan yang benar dan material body berkualitas, sambungan ini dapat berfungsi optimal dalam jangka panjang

Pertimbangan Teknis Saat Memilih Giboult Joint

Engineer dan tim procurement perlu memperhatikan beberapa parameter teknis sebelum melakukan pengadaan:

• Diameter nominal (DN) — pastikan sesuai dengan diameter luar aktual pipa, bukan hanya diameter nominal pipa
• Tekanan operasional sistem — sesuaikan pilihan material (cast iron atau ductile iron) dengan rating tekanan kerja instalasi
• Jenis pipa yang disambung — periksa kompatibilitas OD pipa terhadap rentang diameter yang dapat diterima giboult joint
• Kondisi lingkungan instalasi — pertimbangkan paparan terhadap tanah agresif, fluktuasi suhu, dan potensi beban dinamis
• Kualitas gasket karet — rubber seal adalah komponen yang paling menentukan kekedapan sambungan; pilih produk dengan gasket berkualitas

Sebagai spesialis pengecoran logam, Diadanaku Karya Logam memproduksi giboult joint dari cast iron dan ductile iron dengan proses casting yang terkontrol — mulai dari pemilihan komposisi bahan baku, pengendalian suhu penuangan, hingga finishing dimensi — untuk memastikan setiap produk memenuhi presisi geometri yang dibutuhkan agar gasket dapat bekerja optimal di lapangan.

Pertanyaan yang Sering Diajukan

Apa perbedaan giboult joint cast iron dan ductile iron?

Cast iron (besi cor kelabu) memiliki struktur grafit serpihan yang memberikan ketahanan baik terhadap tekanan statis dan meredam getaran, cocok untuk sistem distribusi air dengan kondisi operasional stabil. Ductile iron (besi cor ulet) memiliki struktur grafit nodular yang membuatnya lebih lentur dan tahan terhadap beban kejut, tekanan tinggi, serta getaran — pilihan lebih tepat untuk instalasi di area rawan pergerakan tanah atau sistem dengan tekanan operasional lebih tinggi.

Apakah giboult joint bisa digunakan untuk menyambung dua jenis pipa yang berbeda?

Ya. Salah satu keunggulan utama giboult joint adalah kemampuannya menyambung pipa dari material berbeda — misalnya pipa CI lama dengan pipa PVC atau HDPE baru. Ini sangat berguna dalam proyek rehabilitasi atau perluasan jaringan yang tidak mengganti semua pipa sekaligus. Kuncinya adalah memastikan diameter luar (OD) kedua pipa masuk dalam rentang yang dapat diakomodasi giboult joint yang dipilih.

Berapa umur pakai giboult joint yang wajar?

Dengan pemasangan yang benar dan kualitas material body serta gasket yang sesuai spesifikasi, giboult joint dapat berfungsi optimal lebih dari 10 tahun. Faktor yang memengaruhi umur pakai meliputi: kualitas material body (cast iron vs ductile iron), mutu rubber seal, tekanan operasional aktual, kondisi tanah, dan konsistensi perawatan berkala termasuk pengecekan kekencangan baut.

Apakah giboult joint cocok untuk perbaikan pipa bocor tanpa bongkar total jaringan?

Ya, ini salah satu fungsi paling praktis giboult joint di lapangan. Komponen ini dapat dipasang langsung di titik kebocoran atau di seksi pipa yang rusak tanpa harus memutus dan membongkar seluruh jalur jaringan. Proses pemasangannya pun tidak memerlukan pengelasan, sehingga downtime sistem dapat diminimalkan secara signifikan.

Bagaimana cara memastikan giboult joint terpasang dengan benar?

Langkah pemasangan yang benar meliputi: (1) bersihkan permukaan ujung pipa dari kotoran, karat, dan tonjolan tajam; (2) kendorkan seluruh baut dan masukkan giboult joint ke posisi yang tepat; (3) masukkan ujung pipa kedua dari sisi berlawanan; (4) kencangkan baut secara bertahap dan merata (metode silang) hingga gasket terkompresi merata dan segel terbentuk sempurna. Pengecekan ulang kekencangan baut setelah sistem dioperasikan pertama kali sangat dianjurkan.

---
